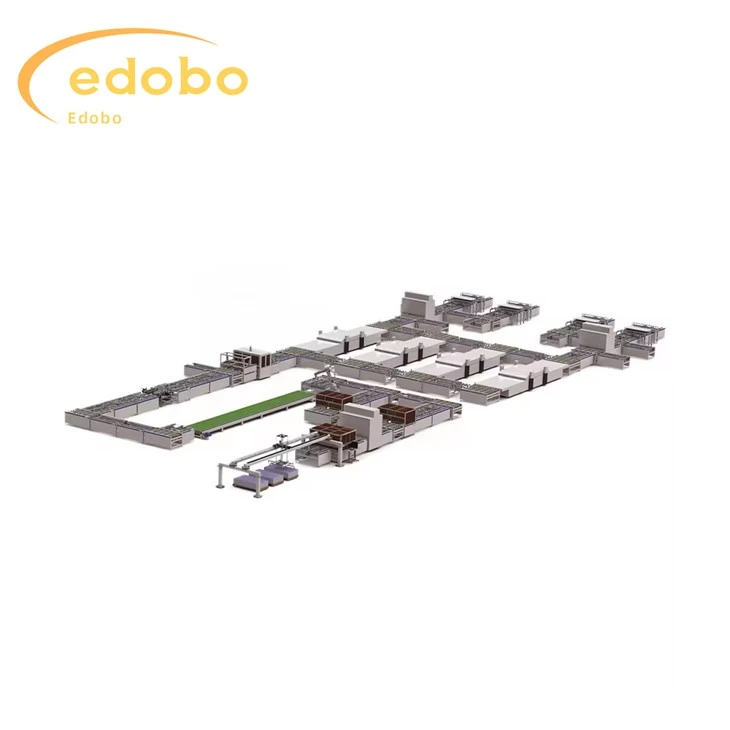

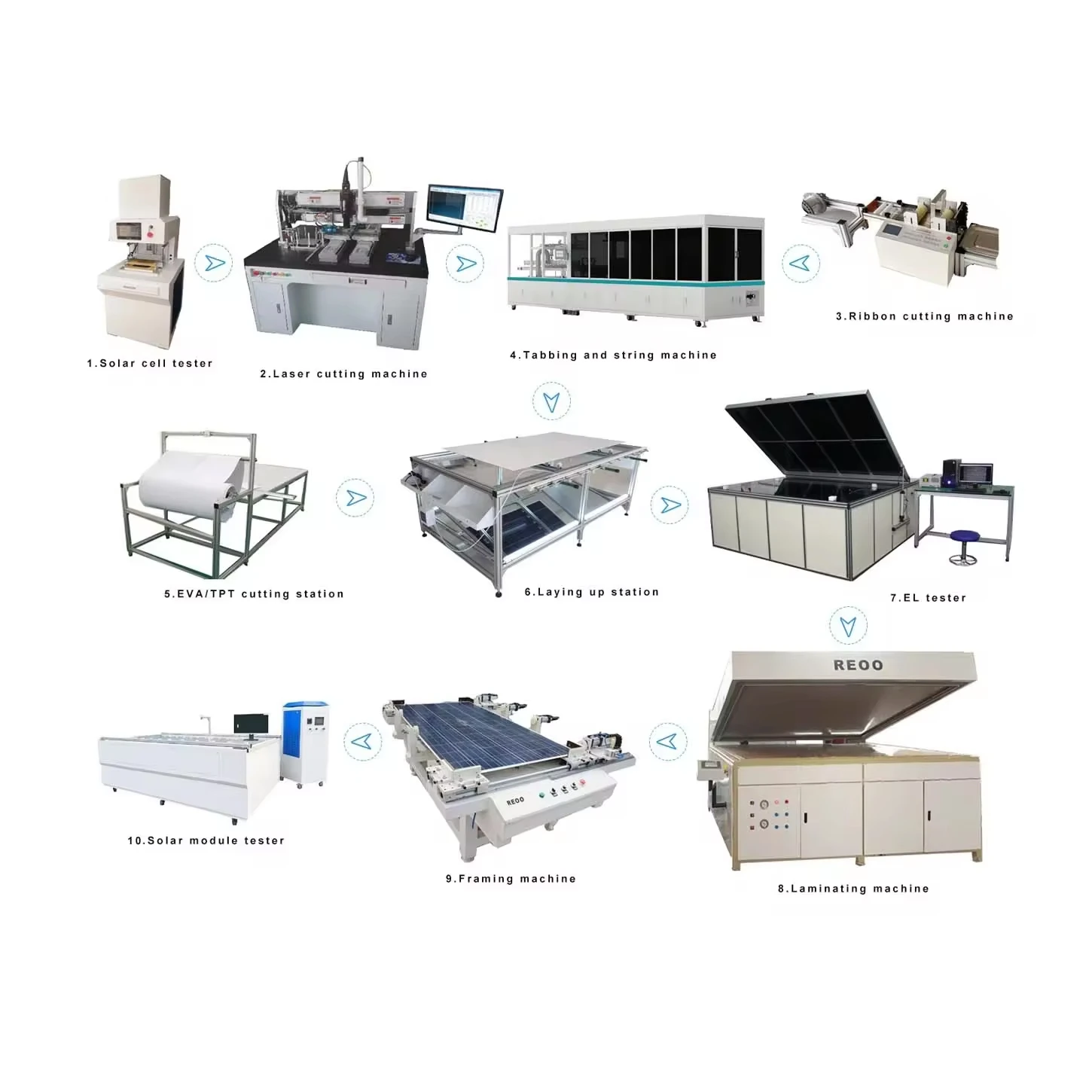

Línea de producción de módulos solares fotovoltaicos de 100 MW-600MW

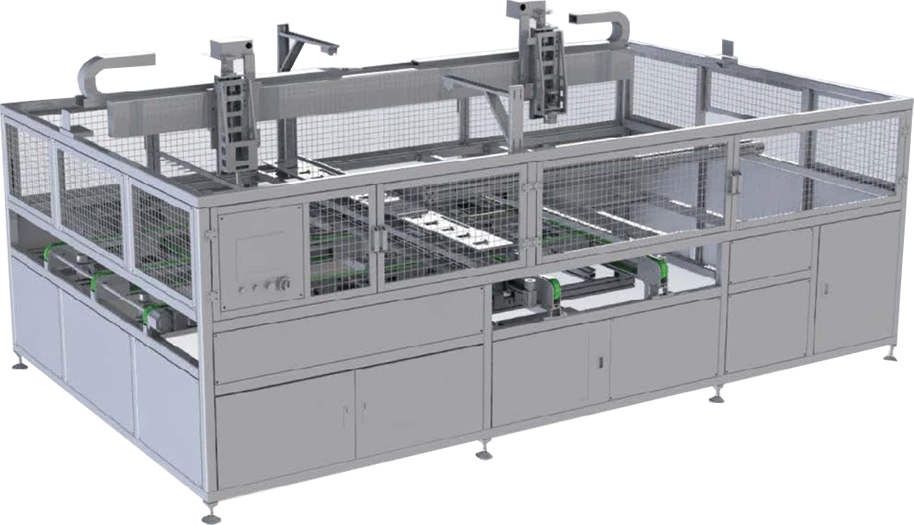

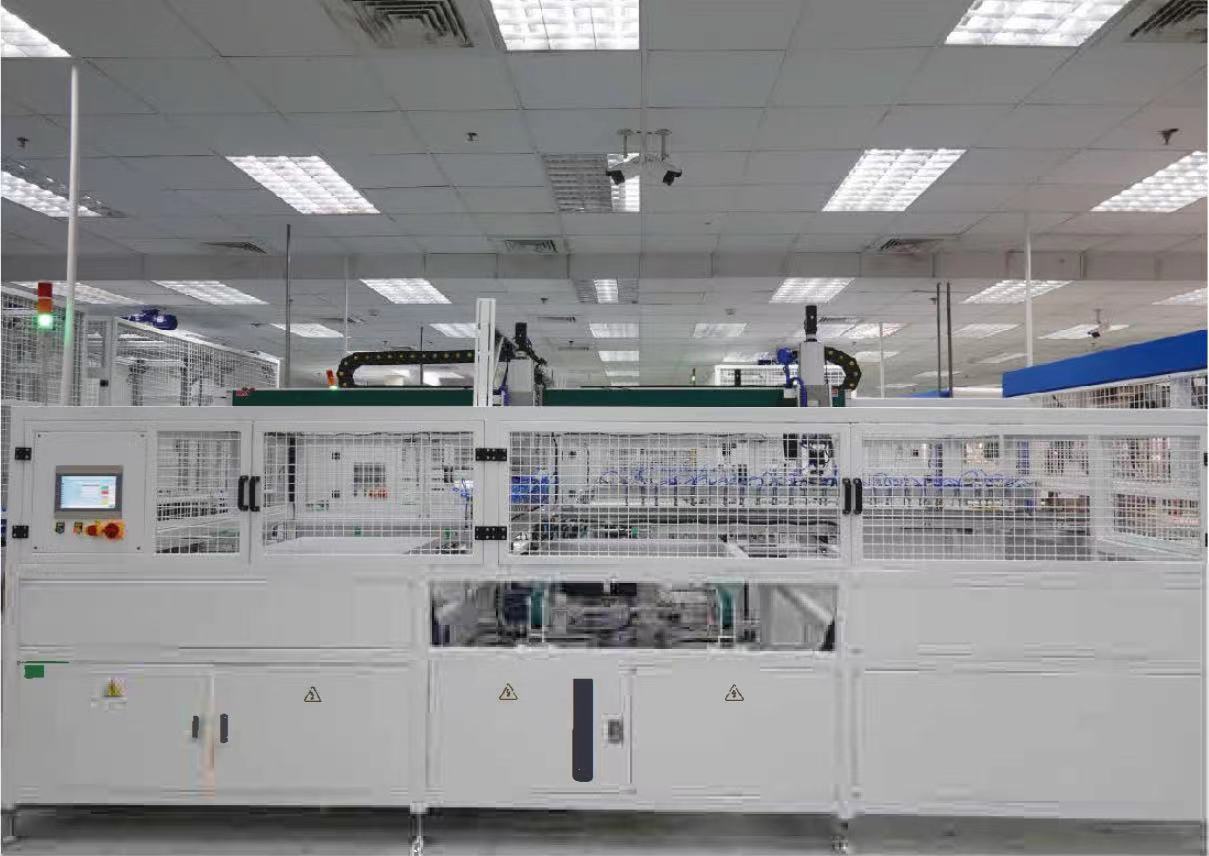

Lay up (tipo mecánico)

1. El método de alimentación es de entrada corta y salida larga, y la función del equipo es organizarlos en la secuencia correspondiente. El lado largo de la cadena de baterías es paralelo al lado largo del componente. El sistema de composición tipográfica local se puede utilizar para organizar componentes de 96, 72 y 60 piezas y tiene función de ajuste mecánico.

2. Reciba automáticamente las cadenas de baterías, levante las cadenas de baterías en posiciones mecánicas y enderece previamente el vidrio.

3. Recibir vidrio y EVA de la línea de producción. Levante la cadena de baterías de la posición mecánica. Coloque la batería en serie sobre EVA según los electrodos positivo y negativo. Después de completar todas las acciones, el componente sale.

4. La cadena de baterías se coloca mediante posicionamiento visual, posicionamiento de fibra óptica y posicionamiento mecánico.

1. La máquina adopta una correa síncrona, impulsada por un servomotor y guiada por un riel guía lineal, que tiene las ventajas de un posicionamiento preciso, operación estable y velocidad rápida.
2. La ventosa está hecha de poliuretano y no deja marcas en la batería después de la succión.
3. La máquina está equipada con protección de energía y gas.
4. La máquina es completamente automática y no requiere intervención manual.
5. La precisión de posicionamiento de la cadena de baterías es ± 0.3 milímetros
6. Seis cables de alimentación separados entre 1-10 milímetros
7. Compatible con múltiples cadenas de baterías, tamaño 156/182/210, 6-12 piezas
8. El dedo principal de las células solares es compatible con 2/3/4/5 dedos.

(1) Capacidad de la línea de producción: 100MW-600MW/año.
(2) El requisito de energía del equipo es 380 V (sistema trifásico de cinco cables) y la demanda de energía se puede encontrar en los parámetros del equipo de cada unidad. Nuestra empresa proporcionará la configuración de la línea eléctrica por separado.
(3) El requisito de aire comprimido para el equipo es 0.6-0.8MPa, seco, limpio y cumple con los requisitos de las líneas de producción automatizadas; Partículas de polvo Menos o igual a 1um, punto de rocío a presión de agua Menos o igual a -40 grados, aceite (incluido vapor) Menos o igual a 0.1mg/;
(4) La limpieza del aire en la fábrica no deberá ser inferior al nivel 300000 (ISO Clase 8);
(5) Velocidad de transporte del equipo de transmisión: el tiempo del ciclo de transmisión es inferior a 22 s, lo que cumple con el requisito de una capacidad de producción de 500 MW/año. Toda la línea adopta regulación de velocidad de frecuencia variable, con una frecuencia de regulación de velocidad principal establecida en 30 HZ y un rango de regulación de velocidad de 0-50 HZ (la velocidad específica se puede encontrar en los parámetros del equipo de cada unidad);
(6) Dimensiones externas de la línea de transmisión: este equipo es un dispositivo no estándar y Edobo Solar proporcionará el diagrama de diseño final;
(7) Altura de la línea de montaje y rango de ajuste: existe una cierta diferencia de altura entre el equipo individual y la unidad de transmisión. Para dimensiones externas detalladas, consulte los parámetros técnicos de cada equipo; La altura de la unidad de transmisión es generalmente de 950 mm ± 30 mm;
(8) La línea de transmisión y el rango de operación del equipo se pueden ajustar entre componentes de longitud (1650 mm-2600 mm) * ancho (950 mm-1500 mm), lo que permite el transporte de componentes en varios métodos de laminación.
(9) La línea de transmisión es suave y el tamaño del desplazamiento es inferior a 10 mm;
(10) Cuando el equipo funciona normalmente, la tasa de falla de los componentes causada por el equipo y las líneas de transmisión es inferior a 1/1000;
(11) Nivel de ruido durante la operación del equipo Menor o igual a 72dbA (excluyendo bombas de compresión)

1. La celda adopta posicionamiento visual CCD, que tiene las ventajas de alta precisión y estabilidad;
2. El equipo puede recibir, diseñar y exportar componentes automáticamente, y el diseño es un posicionamiento preciso;
3. La ventosa está hecha de material de silicona importado, que no deja marcas en la superficie de la batería;
4. Adopte el modo de movimiento mecánico de tres ejes (girando 180 grados);
5. El movimiento lateral adopta un módulo de motor lineal, que tiene las ventajas de una velocidad de movimiento rápida, alta precisión de posicionamiento repetido y rendimiento estable, lo que ahorra el tiempo total de latido;
6. El ajuste de cambio de borde largo y corto adopta un mecanismo de bloqueo rápido, ajuste rápido, simple, conveniente y confiable;
