Función e introducción

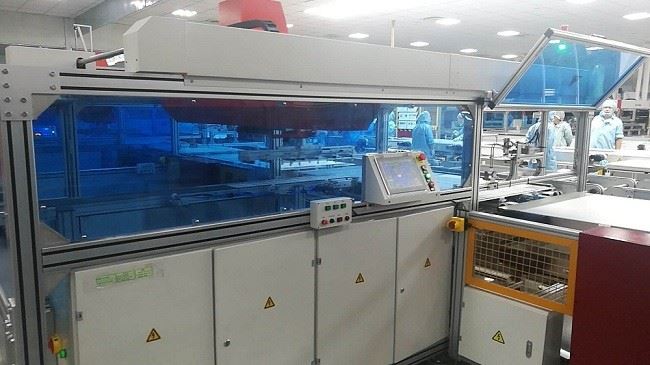

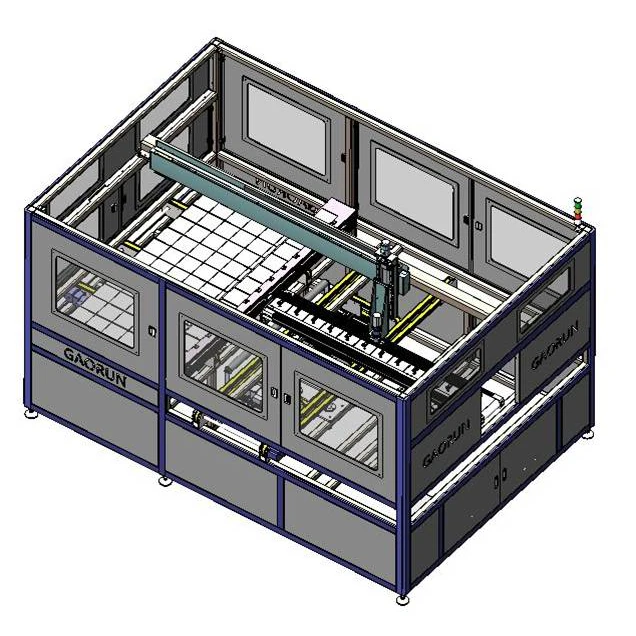

La máquina de colocación automática con borde largo hacia adelante, corresponde uno a uno a la máquina de encordado automática. El borde largo de la cadena de celdas está paralelo al borde largo del módulo. La máquina con sistema de colocación de un solo conjunto se puede aplicar para la colocación de módulos de 96, 72 y 60 y tiene regulación de maquinaria.
1.Recibir la celda de cadena de la celda de cadena automática. Recogiendo la cadena de células para el mecanismo de regulación. Continuar la regulación a la celda de la cuerda.
2.Recepción de vidrio y material EVA de la línea de producción. Continuar la regulación a la celda de la cuerda.
3.Recoger la cadena de células del mecanismo de regulación. Poner la cadena de celdas al EVA según el electrodo positivo y negativo. Transmitir el módulo después de finalizar todas las acciones.
4.La celda de cadena puede lograr posicionamiento visual, posicionamiento de fibra óptica y posicionamiento mecánico.
Parámetro principal
Formato del módulo:(1400-2600)mm*(800-1100)mm
Tiempo de ciclo: el tiempo de la cadena con 10 o 12 módulos es inferior a 15 s/tiempo de
La cadena con 6 módulos dura menos de 10 s.
Capacidad máxima: 2400 /hora
Peso: 400 kilos
Potencia nominal: 4,5 kilovatios
Presión:0.6-0.8 MPa
Formato de conexión:Φ12
Dimensión (LXWXH): 3500mm*2500mm*2200mm
Ventaja
1.La máquina utiliza una correa y una varilla roscada impulsadas por un servomotor para la transmisión y guiadas por un riel lineal, con ventajas como posicionamiento preciso, funcionamiento estable y alta velocidad.
2.La placa de succión está hecha de poliuretano y no deja marcas en la cadena de celdas después de succionar.
3.La máquina está equipada con protección de apagado y aire apagado.
4.La máquina es completamente automática y no requiere interferencia humana.
5. La precisión de localización de la cadena de celdas es ±0.3 mm.
6.Seis cadenas de celdas con un intervalo de entre 1 y 10 mm.
7.La dimensión de la cadena de celdas es 125/156,6~12 unidades.
8.Barra colectora principal con 2 barras colectoras/3 barras colectoras/4 barras colectoras/5 barras colectoras.
|
