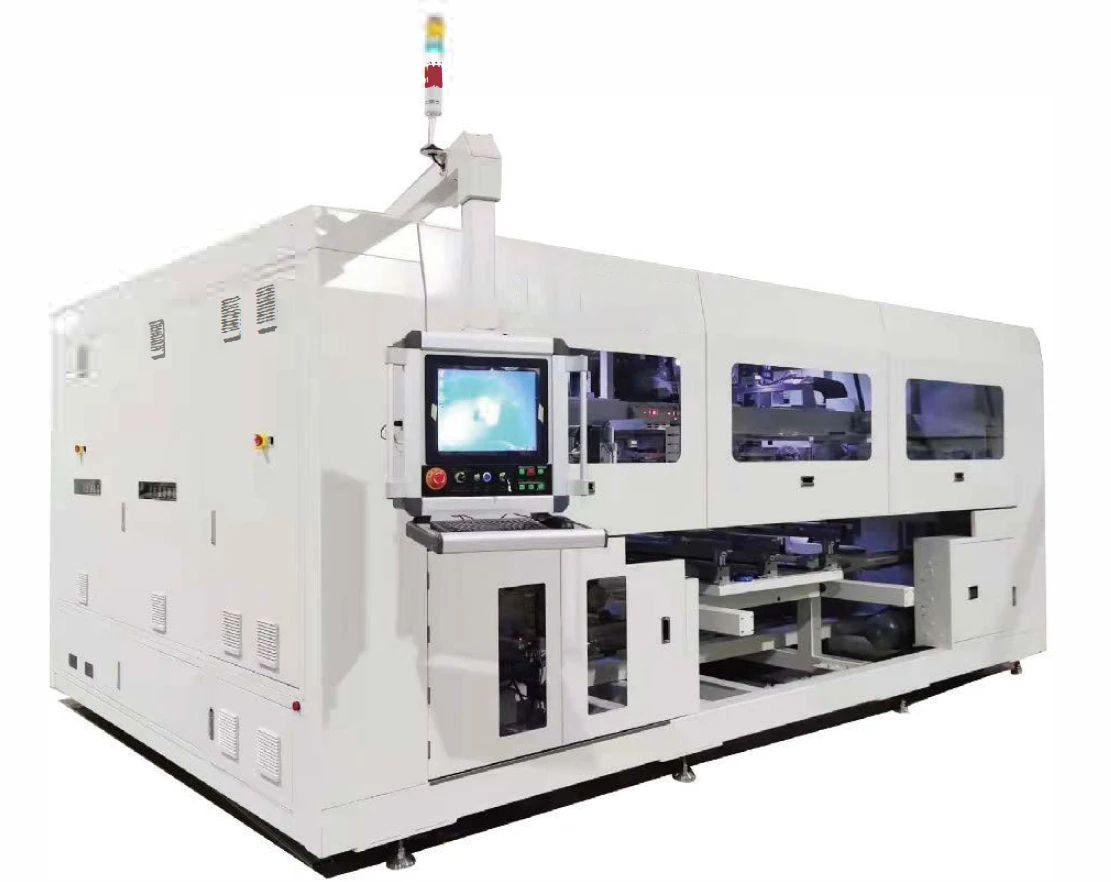

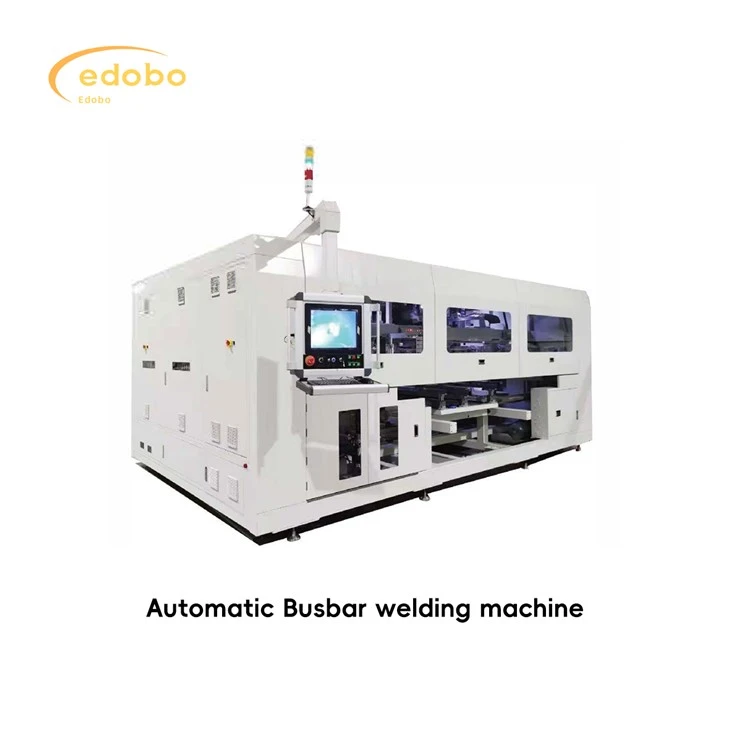

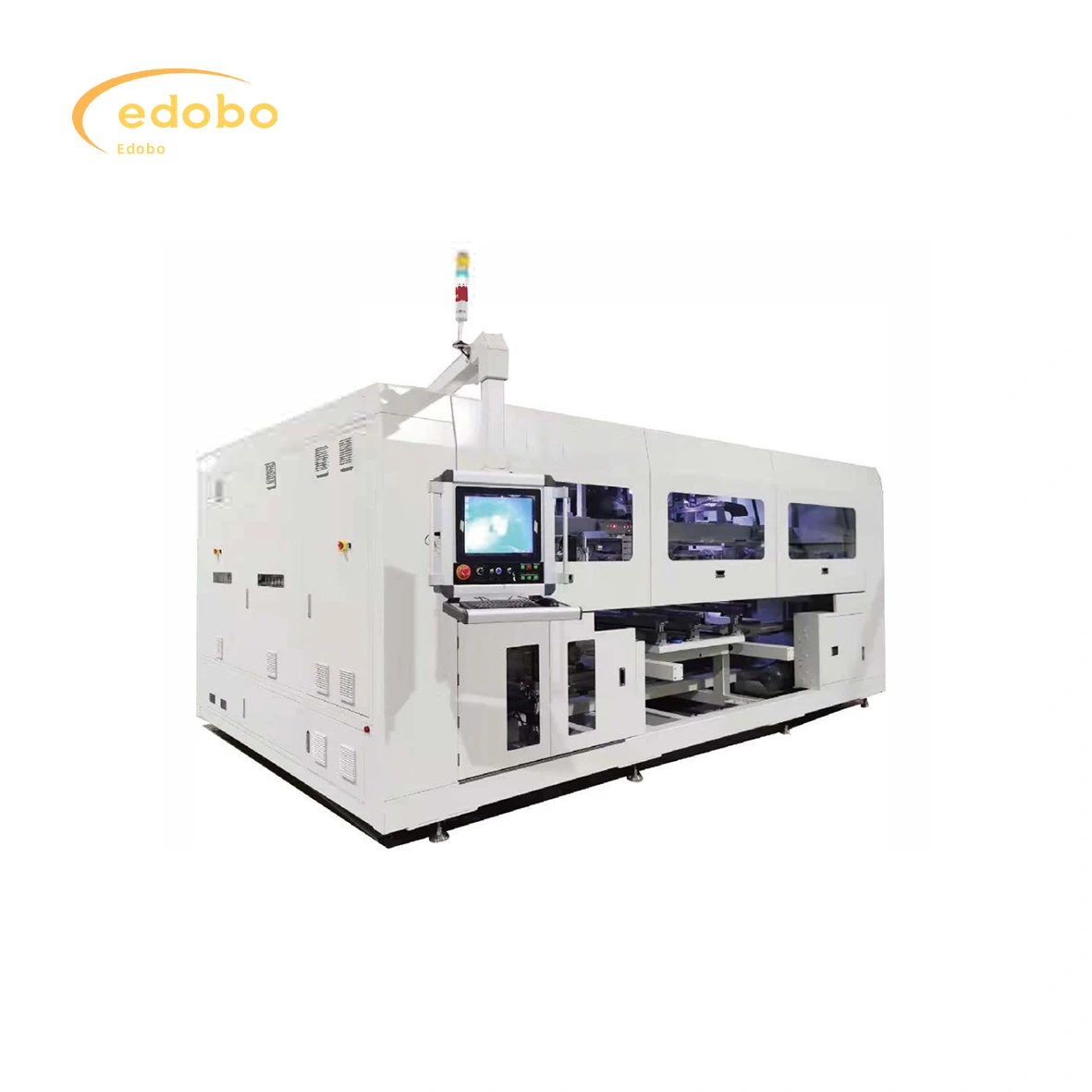

Máquina de soldadura de barras colectoras de células solares

Función del equipo: estirar, corregir, cortar, doblar y colocar con precisión las barras colectoras de cabeza, cola y medio, y usar la mano de elevación para realizar una calibración secundaria en la cadena del módulo. Los cables en la cabeza y en la cola de la cadena se sueldan junto con las barras colectoras de una sola vez y se transmiten a la siguiente estación de trabajo. Esta máquina es opcional con función de raspado de pintura negra, función de detección posterior a la soldadura y función de perforación de barras colectoras.

Transporte automático

La línea de ensamblaje transfiere el panel de celdas alineado a la estación de flujo frontal de la máquina de transporte automático y emite una señal para que el panel de celdas esté en su lugar para solicitar la entrada. La máquina de bussing automático está lista para permitir que la línea de ensamblaje fluya el módulo hacia la posición de soldadura de la máquina de bussing automático y envíe una señal permitiendo la entrada; El motor funciona hasta que el módulo entra en la posición de trabajo y se revoca el permiso para ingresar la señal.

♦ Tiempo de ciclo: 17 segundos/panel (soldadura de derivación simple) 21 segundos/panel (apertura soldadura de derivación doble)
♦ Activación: Mayor o igual al 98%;
♦ Especificación de la celda: 166 mm-230 mm;
♦ Especificaciones del panel:
Una celda 156-180:
6 cuerdas x 10 medias piezas x 2;
6 cuerdas x 11 medias piezas x 2;
6 cuerdas x 12 medias piezas x 2;
6 picaduras x 13 medias piezas x 2
B.182 Celda:
6 cuerdas x 9 piezas x 2:
C.210Celda:
6 cuerdas x 10 medias piezas x 2;
6 cuerdas x 15 un tercio de piezas x 2
D.210Celda:
5 cuerdas x 10 medias piezas x 2;
5 cuerdas x 15 un tercio de piezas x 2
♦ Espacio de celda: -0.5-4mm;
♦ Espacio de cadena: 1-6mm; soldadura de derivación de espacio de cadena mayor o igual a 10 mm
♦ Especificación del vidrio: ancho (980-1500mm)* largo (1720-2600mm);
♦ Precisión de corrección de la cadena de celdas Menor o igual a ± 0.25 mm;
♦ Alimentación del equipo: trifásica 380V 50/60Hz:
♦ Potencia: pico 35kW; promedio 25kW;
♦ Aire: presión positiva {{0}}.6~0,8 MPa, presión negativa aproximadamente - 70 kPa;
♦ Tamaño del equipo: largo*ancho*alto: 6580*5604*2621 mm (incluidas dos líneas de montaje)
