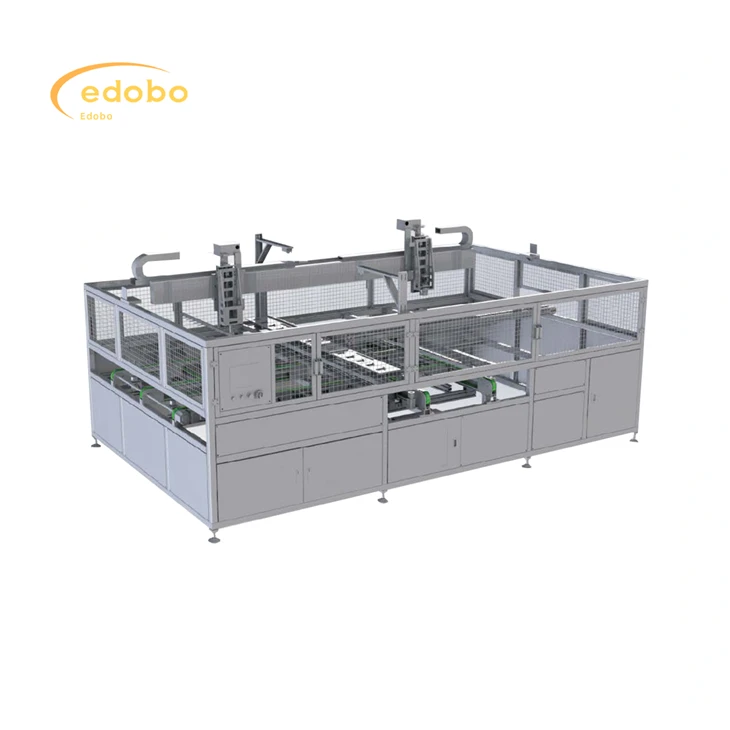

Máquina de colocación automática de paneles solares para línea de producción

Lay up (tipo mecánico)

1. El método de alimentación es de entrada corta y salida larga, y la función del equipo es organizarlos en la secuencia correspondiente. El lado largo de la cadena de baterías es paralelo al lado largo del componente. El sistema de composición tipográfica local se puede utilizar para organizar componentes de 96, 72 y 60 piezas y tiene función de ajuste mecánico.

2. Reciba automáticamente las cadenas de baterías, levante las cadenas de baterías en posiciones mecánicas y enderece previamente el vidrio.

3. Recibir vidrio y EVA de la línea de producción. Levante la cadena de baterías de la posición mecánica. Coloque la batería en serie sobre EVA según los electrodos positivo y negativo. Después de completar todas las acciones, el componente sale.

4. La cadena de baterías se coloca mediante posicionamiento visual, posicionamiento de fibra óptica y posicionamiento mecánico.

1. La máquina adopta una correa síncrona, impulsada por un servomotor y guiada por un riel guía lineal, que tiene las ventajas de un posicionamiento preciso, operación estable y velocidad rápida.
2. La ventosa está hecha de poliuretano y no deja marcas en la batería después de la succión.
3. La máquina está equipada con protección de energía y gas.
4. La máquina es completamente automática y no requiere intervención manual.
5. La precisión de posicionamiento de la cadena de baterías es ± 0.3 milímetros
6. Seis cables de alimentación separados entre 1-10 milímetros
7. Compatible con múltiples cadenas de baterías, tamaño 156/182/210, 6-12 piezas
8. El dedo principal de las células solares es compatible con 2/3/4/5 dedos.

♦ Componentes aplicables: componentes de vidrio convencional, de media hoja y doble con una longitud de 1640-2500mm y un ancho950-1400mm
♦ Tiempo de trabajo: 6 segundos/cuerda
♦ Capacidad máxima de producción: 3.400 piezas/día
♦ Operador en línea: 0
♦ Potencia nominal (KW): 6KW
♦ Consumo de gas (L/min): 60 L/min
♦ Presión (MPa):0.6-0.BMPa
♦ Especificación de interfaz: 12
♦ Dimensión total (largo*ancho*alto): 4770mm*2840mm*2250mm
♦ peso: 2850 KG

1. La celda adopta posicionamiento visual CCD, que tiene las ventajas de alta precisión y estabilidad;
2. El equipo puede recibir, diseñar y exportar componentes automáticamente, y el diseño es un posicionamiento preciso;
3. La ventosa está hecha de material de silicona importado, que no deja marcas en la superficie de la batería;
4. Adopte el modo de movimiento mecánico de tres ejes (girando 180 grados);
5. El movimiento lateral adopta un módulo de motor lineal, que tiene las ventajas de una velocidad de movimiento rápida, alta precisión de posicionamiento repetido y rendimiento estable, lo que ahorra el tiempo total de latido;
6. El ajuste de cambio de borde largo y corto adopta un mecanismo de bloqueo rápido, ajuste rápido, simple, conveniente y confiable;
