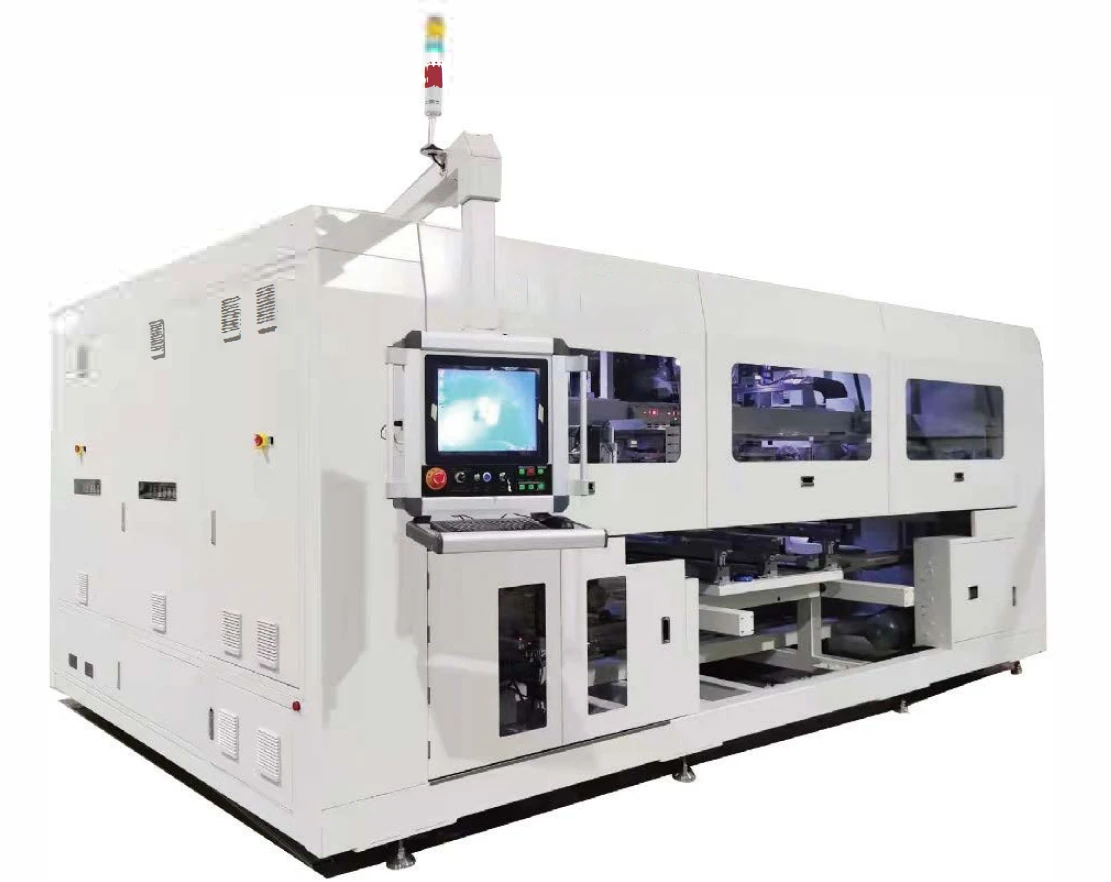

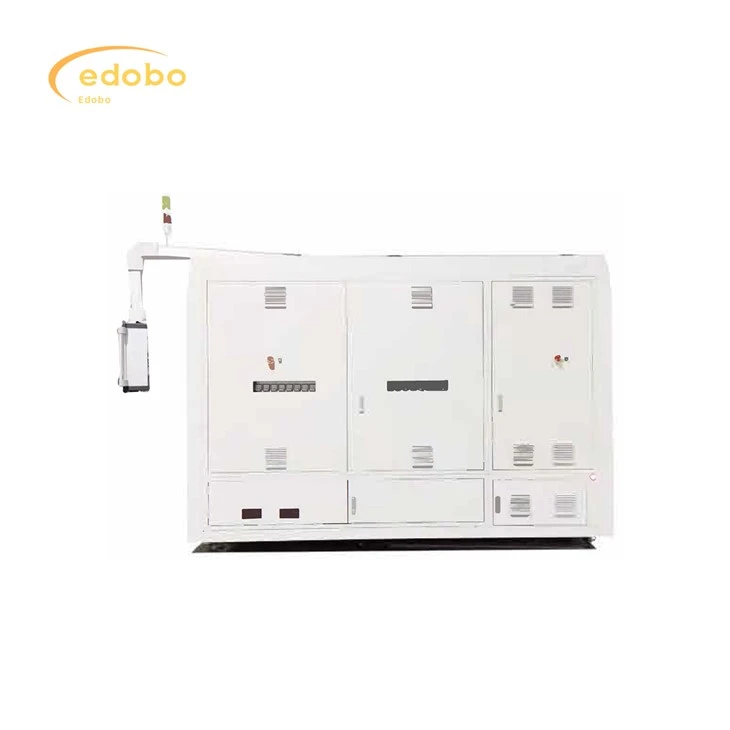

Línea de producción de paneles solares Auto Bussing

Transporte automático

El cabezal de soldadura por inducción de celda se utiliza para interconectar y soldar la cinta del bus en la cabeza, el medio y la cola del conjunto tipo línea de salida; Tiene la función de cinta de alimentación de cinta de bus de bobina y de doblar cables tipo U y L hacia arriba. Mayor velocidad; Compatible con módulos de mayor tamaño.

♦ Tiempo de ciclo: 17 segundos/panel (soldadura de derivación simple) 21 segundos/panel (apertura soldadura de derivación doble)
♦ Activación: Mayor o igual al 98%;
♦ Especificación de la celda: 166 mm-230 mm;
♦ Especificaciones del panel:
Una celda 156-180:
6 cuerdas x 10 medias piezas x 2;
6 cuerdas x 11 medias piezas x 2;
6 cuerdas x 12 medias piezas x 2;
6 picaduras x 13 medias piezas x 2
B.182 Celda:
6 cuerdas x 9 piezas x 2:
C.210Celda:
6 cuerdas x 10 medias piezas x 2;
6 cuerdas x 15 un tercio de piezas x 2
D.210Celda:
5 cuerdas x 10 medias piezas x 2;
5 cuerdas x 15 un tercio de piezas x 2
♦ Espacio de celda: -0.5-4mm;
♦ Espacio de cadena: 1-6mm; soldadura de derivación de espacio de cadena mayor o igual a 10 mm
♦ Especificación del vidrio: ancho (980-1500mm)* largo (1720-2600mm);
♦ Precisión de corrección de la cadena de celdas Menor o igual a ± 0.25 mm;
♦ Alimentación del equipo: trifásica 380V 50/60Hz:
♦ Potencia: pico 35kW; promedio 25kW;
♦ Aire: presión positiva {{0}}.6~0,8 MPa, presión negativa aproximadamente - 70 kPa;
♦ Tamaño del equipo: largo*ancho*alto: 6580*5604*2621 mm (incluidas dos líneas de montaje)

♦ Tiempo de ciclo 17 s, alta velocidad
♦ Fuerte compatibilidad: compatible con Multi-shard de 6 cuerdas, soldadura de derivación simple de 5 cuerdas y soldadura de derivación doble de 6 cuerdas.
♦ Corrige dos veces la posición de la cadena de celdas de media pieza de la serie 10/12, agarra la cadena de celdas mediante adsorción al vacío, soldadura vacía una vez y alta precisión de soldadura.
♦ Conversión de especificaciones conveniente.
♦ Puede perforar el final de la cinta del autobús.
♦ Alimentación por un solo lado, fácil de operar
♦ La integración de soldadura de doble derivación puede satisfacer la demanda del cliente de soldadura de doble derivación de 6 cadenas de cinta de bus de derivación, se puede cerrar o abrir según la demanda de uso real.
♦ La superficie más pequeña, el CoO más bajo.
