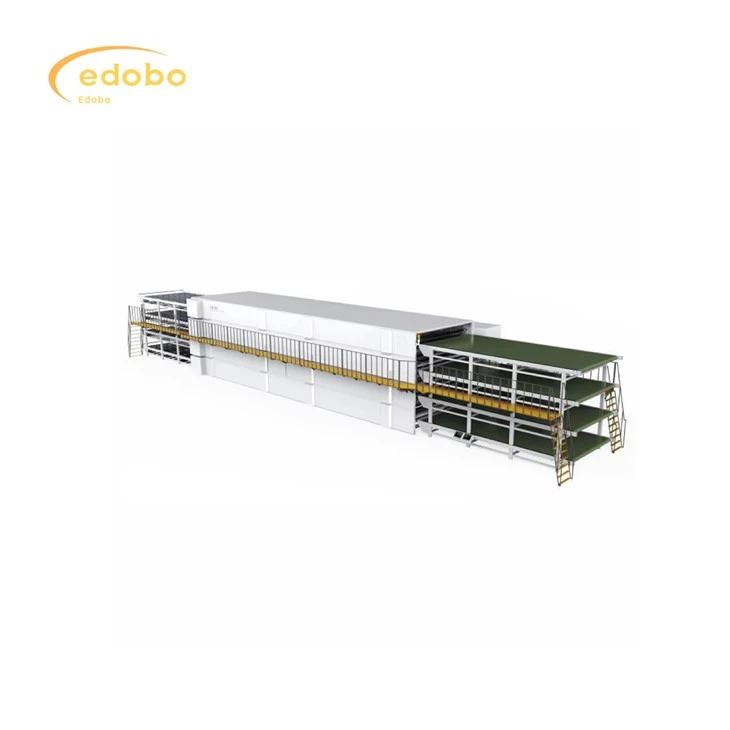

Línea de producción de paneles solares llave en mano

encuadre automático

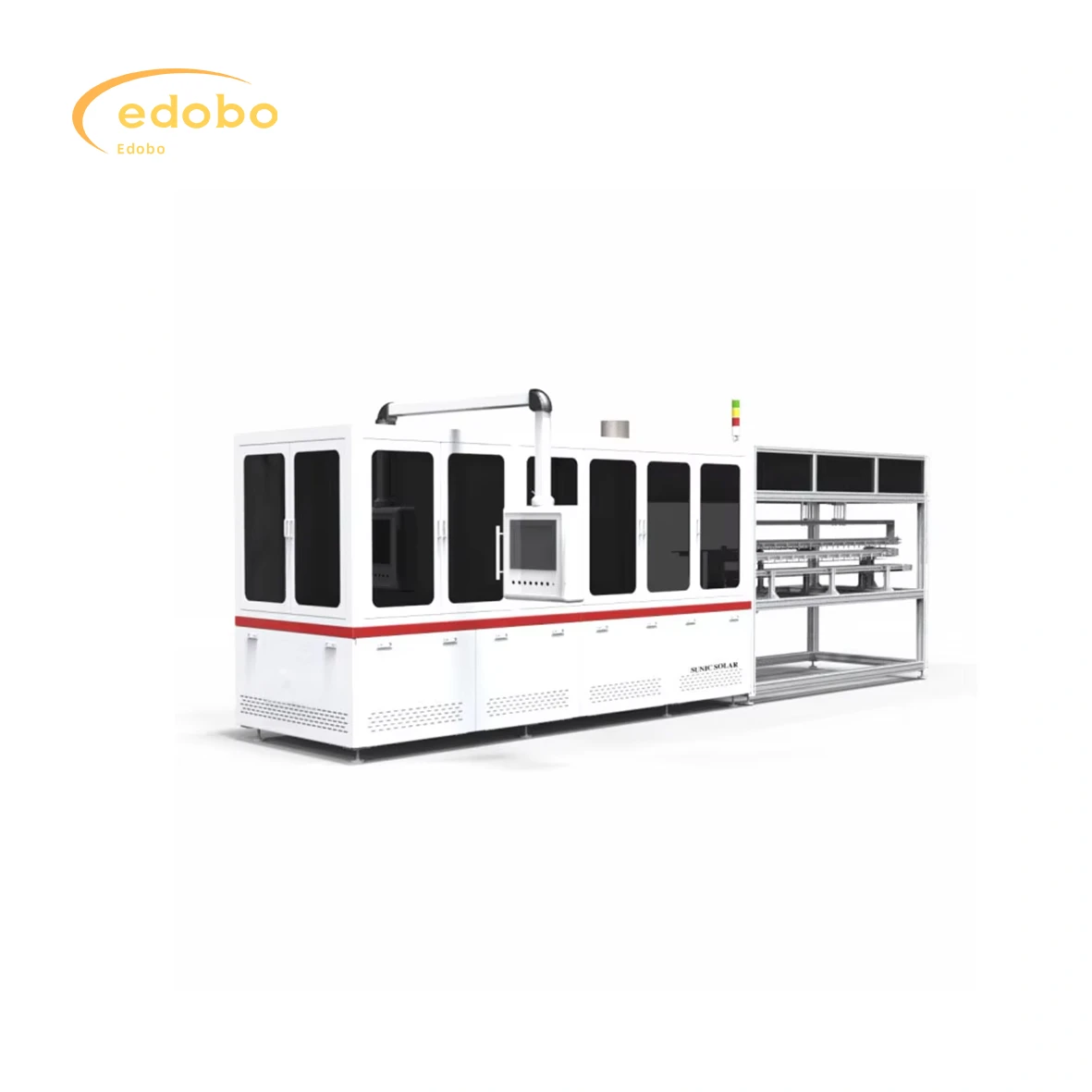

Máquina de soldadura serie

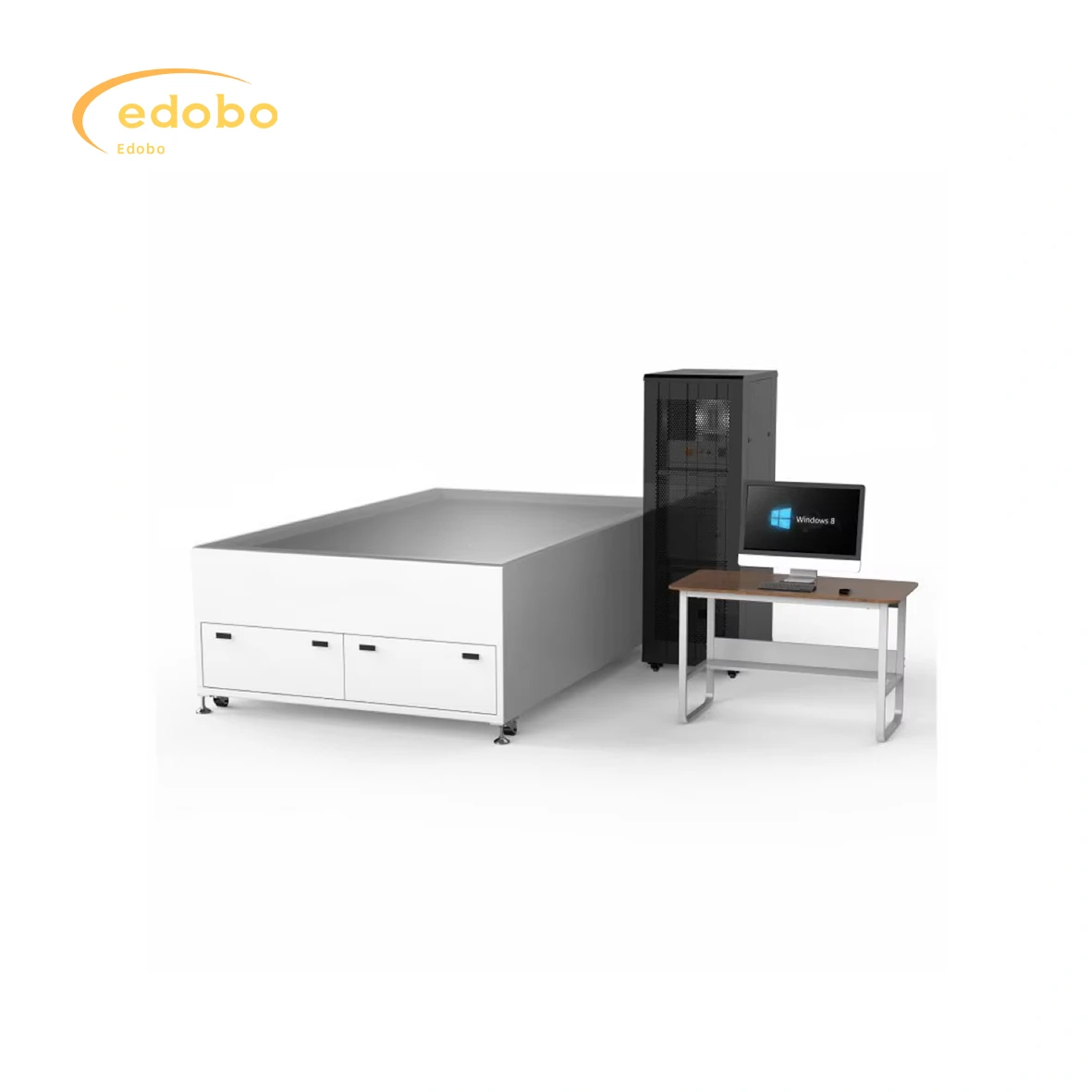

instrumento de prueba

1. Elija un servomotor para lograr una alta precisión y estabilidad de desplazamiento;
2. El equipo incluye un mecanismo de nivelación de componentes, con un total de 16 ventosas nivelando los componentes;
3. Las 16 ventosas están hechas de material de silicona importado y el equipo no dejará marcas en la superficie del componente.
cuando trabaja;
4. El diseño de la ventosa es de tipo integrado integral, ajusta la estructura del mango del apretón de manos, el ajuste es rápido, simple y conveniente
y confiable;
5. El equipo incluye el mecanismo de enderezamiento de perfiles, que puede facilitar el enderezamiento de los bordes largos y cortos;
6. El ajuste de cambio de borde largo y corto adopta un mecanismo de bloqueo rápido, ajuste rápido, simple, conveniente y confiable

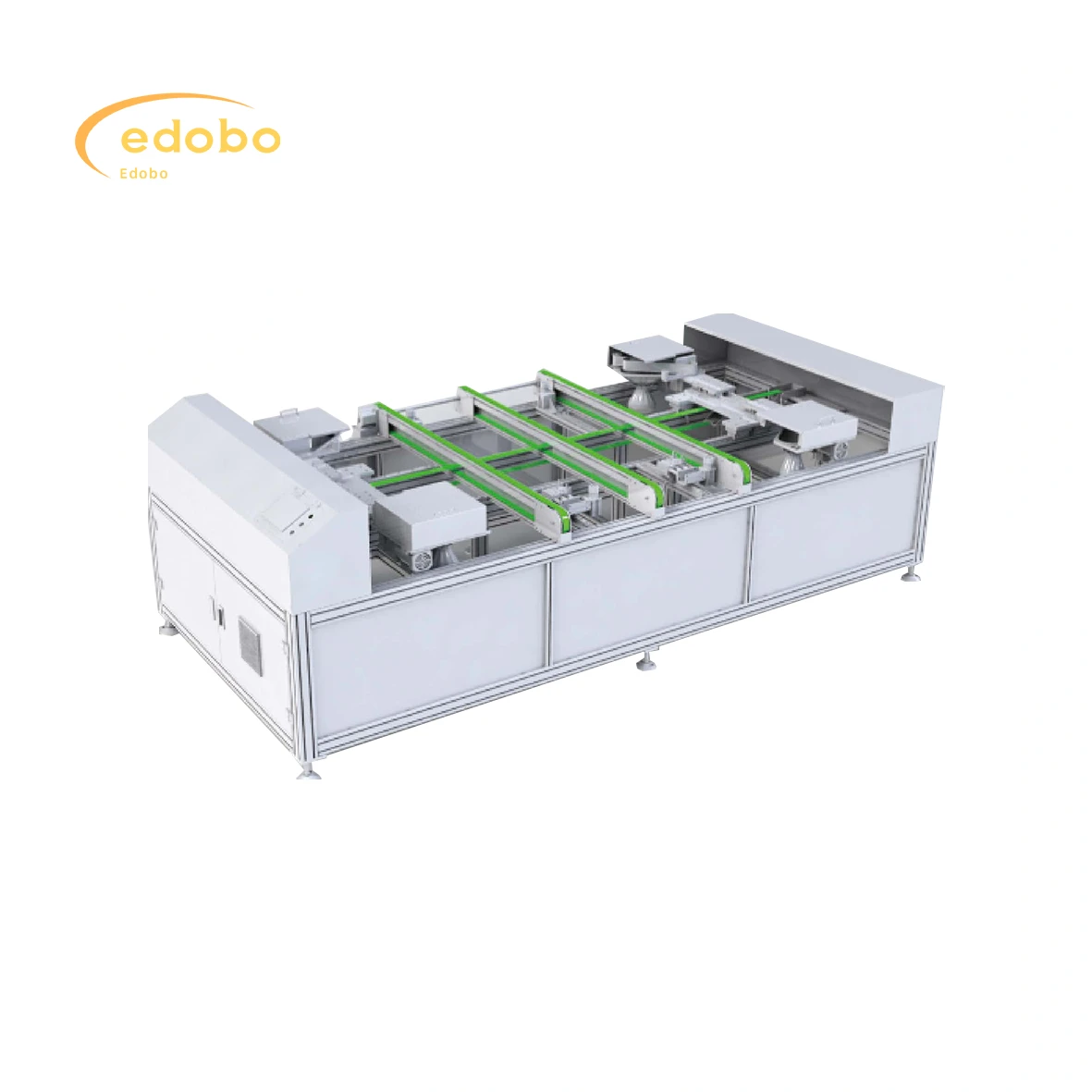

fresado de esquinas

1. El equipo es impulsado por un servomotor y transmitido con una correa síncrona, con las características de operación precisa y suave;
2. Use las cuatro esquinas del componente al mismo tiempo para asegurar el ritmo;
3. La correa de arena en el mecanismo de ángulo de rectificado tiene un mecanismo tensor, que es simple y fácil de reemplazar;
4. El equipo adopta un marco de soldadura de estructura de acero, con alta resistencia, y toda la máquina es sólida y confiable durante la transmisión;
5. El equipo funciona automáticamente, sin intervención del personal en el proceso de operación.

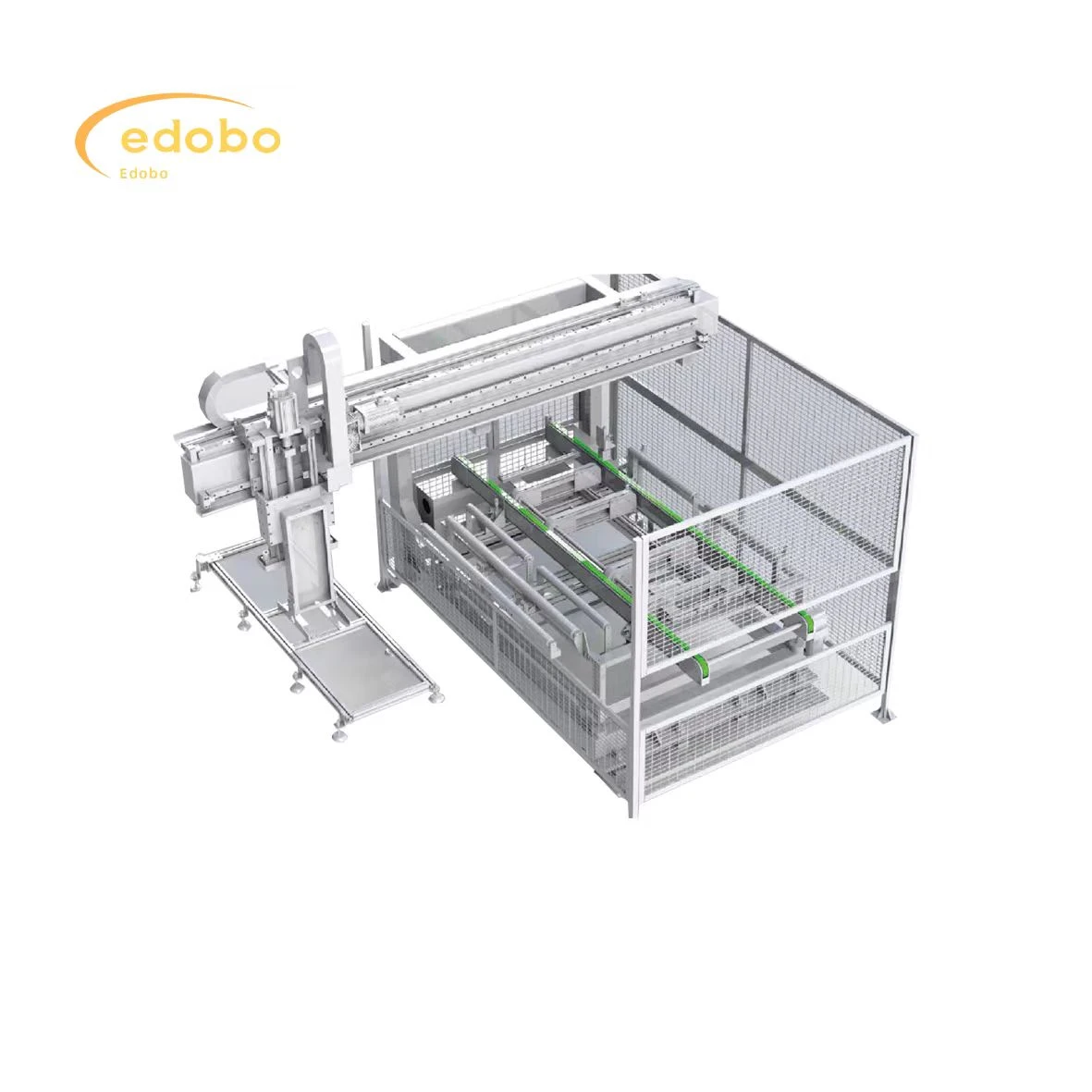

Descargador de vidrio

1. Elija un servomotor para obtener una alta precisión de transferencia y un rendimiento de transmisión estable;
2. Principios de diseño y métodos de procesamiento avanzados para garantizar la confiabilidad de toda la operación de la máquina;
3. Control automático de todo el proceso para evitar la intervención del personal y una alta eficiencia de producción;
4. Toda la máquina está equipada con una valla de seguridad, que tiene la función de protección de seguridad;
5. Programación y control de computadoras, altamente inteligente, simple y fácil de operar;
6. Instalación conveniente, ahorro de energía y protección del medio ambiente, fácil de mantener y precio bajo.

1. La máquina adopta una correa síncrona, impulsada por un servomotor y guiada por un riel guía lineal, que tiene las ventajas de un posicionamiento preciso, operación estable y velocidad rápida.
2. La ventosa está hecha de poliuretano y no deja marcas en la batería después de la succión.
3. La máquina está equipada con protección de energía y gas.
4. La máquina es completamente automática y no requiere intervención manual.
5. La precisión de posicionamiento de la cadena de baterías es ± 0.3 milímetros
6. Seis cables de alimentación separados entre 1-10 milímetros
7. Compatible con varias cadenas de baterías, tamaño 156/182/210, 6-12 piezas
8. El dedo principal de las células solares es compatible con 2/3/4/5 dedos.

(1) Capacidad de la línea de producción: 50MW-500MW/año.
(2) El requisito de energía del equipo es de 380 V (sistema trifásico de cinco cables), y la demanda de energía se puede encontrar en los parámetros del equipo de cada unidad. Nuestra empresa proporcionará la configuración de la línea eléctrica por separado.
(3) El requisito de aire comprimido para el equipo es 0.6-0.8MPa, seco, limpio y cumple con los requisitos de las líneas de producción automatizadas; Partículas de polvo Menos o igual a 1um, punto de rocío a presión de agua Menos o igual a -40 grados, aceite (incluido vapor) Menos o igual a 0.1mg/;
(4) La limpieza del aire en la fábrica no deberá ser inferior al nivel 300000 (ISO Clase 8);
(5) Velocidad de transporte del equipo de transmisión: el tiempo del ciclo de transmisión es inferior a 22 s, lo que cumple con el requisito de una capacidad de producción de 500 MW/año. Toda la línea adopta regulación de velocidad de frecuencia variable, con una frecuencia de regulación de velocidad principal establecida en 30 HZ y un rango de regulación de velocidad de 0-50 HZ (la velocidad específica se puede encontrar en los parámetros del equipo de cada unidad);
(6) Dimensiones externas de la línea de transmisión: este equipo es un dispositivo no estándar y Edobo Solar proporcionará el diagrama de diseño final;
(7) Altura de la línea de montaje y rango de ajuste: existe una cierta diferencia de altura entre el equipo individual y la unidad de transmisión. Para conocer las dimensiones externas detalladas, consulte los parámetros técnicos de cada equipo; La altura de la unidad de transmisión es generalmente de 950 mm ± 30 mm;
(8) La línea de transmisión y el rango de operación del equipo se pueden ajustar entre componentes de longitud (1650 mm-2600 mm) * ancho (950 mm-1500 mm), lo que permite el transporte de componentes en varios métodos de laminación.
(9) La línea de transmisión es suave y el tamaño del desplazamiento es inferior a 10 mm;
(10) Cuando el equipo funciona normalmente, la tasa de falla de los componentes causada por el equipo y las líneas de transmisión es inferior a 1/1000;
(11) Nivel de ruido durante la operación del equipo Menor o igual a 72dbA (excluyendo bombas de compresión)

1. La celda adopta posicionamiento visual CCD, que tiene las ventajas de alta precisión y estabilidad;
2. El equipo puede recibir, diseñar y exportar componentes automáticamente, y el diseño es un posicionamiento preciso;
3. La ventosa está hecha de material de silicona importado, que no deja marcas en la superficie de la batería;
4. Adopte el modo de movimiento mecánico de tres ejes (girando 180 grados);
5. El movimiento lateral adopta un módulo de motor lineal, que tiene las ventajas de una velocidad de movimiento rápida, alta precisión de posicionamiento repetido y rendimiento estable, lo que ahorra el tiempo total de latido;
6. El ajuste de cambio de borde largo y corto adopta un mecanismo de bloqueo rápido, ajuste rápido, simple, conveniente y confiable;
