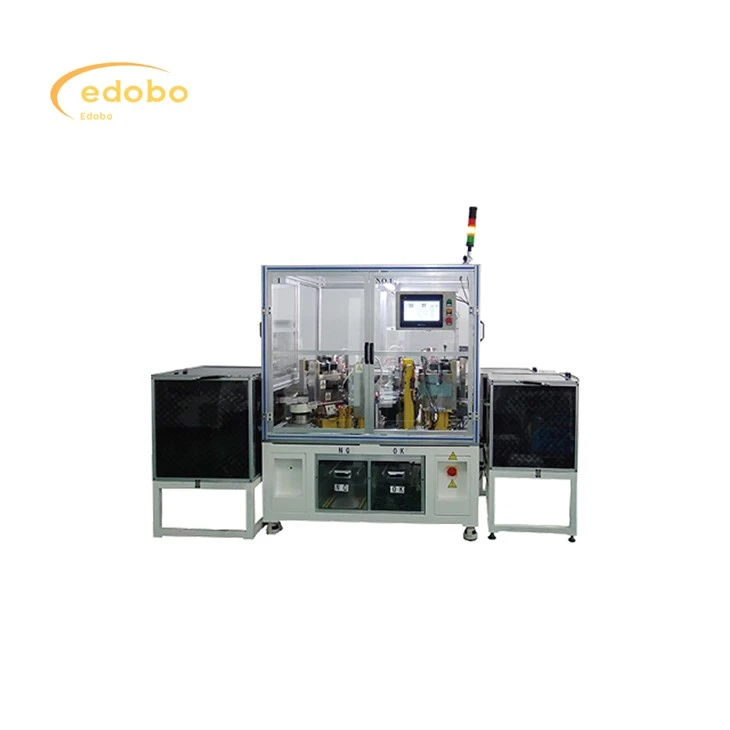

Conector MC4 Máquina automática de ensamblaje Fotovoltaica Línea de producción de conector fotovoltaico
video

Conector MC4 Máquina automática de ensamblaje Fotovoltaica Línea de producción de conector fotovoltaico

EDOBO Sistema de ensamblaje de conector totalmente automático, un cambio de juego para una producción de conector eficiente y de alta calidad. Este sistema de vanguardia, diseñado para un ensamblaje completamente automático, toma componentes del conector sin procesar y los transforma en productos terminados a una velocidad impresionante de piezas 15-20 por minuto. Con estaciones de montaje personalizables para acomodar varios modelos de conector, el sistema garantiza la precisión en la colocación de componentes y el ensamblaje robusto, incluidos los procesos automatizados de enggro y seguridad. Operando dentro de un rango de temperatura de 0-40 grado (32-104 grado f) y un rango de humedad de 4 0%-80%, ofrece una tasa de calificación del producto superior al 99%. Requiriendo solo energía AC 220V/50Hz y un suministro de aire limpio y seco (0. 5-0. 7 MPa), el sistema agiliza su fabricación, minimiza la mano de obra y maximiza la producción de producción, dando a su negocio una ventaja competitiva.
Envíeconsulta

Descripción

Parámetros técnicos

Solar Panels Production Automatic Trimming

Edobo solar cable machine



produc features

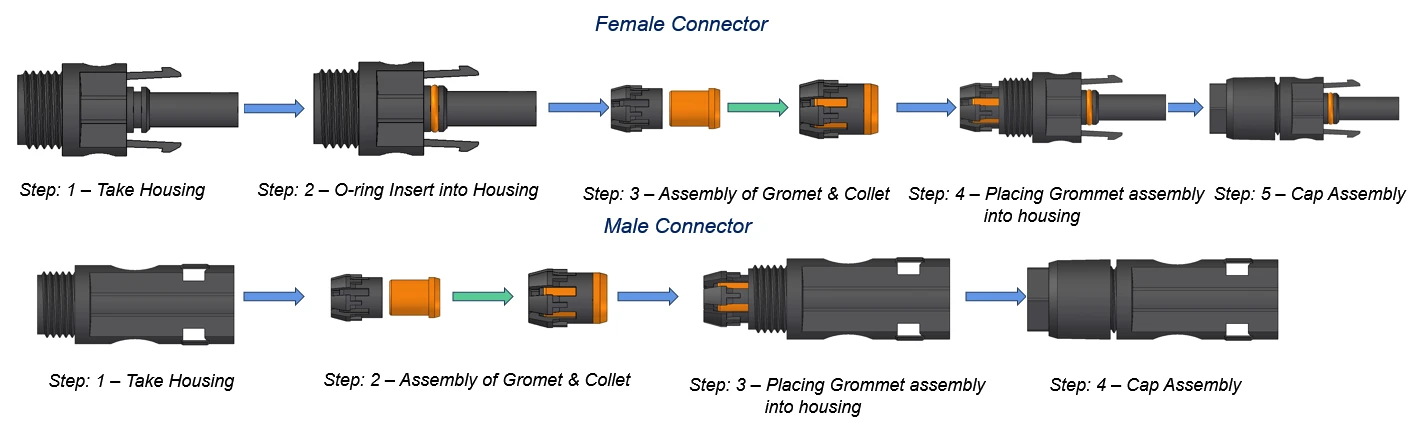

Assembly of positive and negative connectors

Ensamblaje de conectores positivos y negativos

Polo negativo (conector femenino):

1. Alcibatear (conector femenino):Comience con la carcasa del conector femenino.

2. Inserto de anillo en la carcasa (conector femenino):Inserte la junta tórica en la carcasa femenina.

3.Assembly of Grommet & Collet (conector femenino):Ensamble la arandela y la coleta para el conector femenino.

4. Capacitación de ensamblaje de la arandela en la carcasa (conector femenino):Inserte la arandela ensamblada y coloque en la carcasa femenina.

5. Asamblea de CAP (conector femenino):Conecte la tapa a la carcasa del conector femenino.

Polo positivo (conector masculino):

1. Alcivalización (conector masculino):Comience con la carcasa del conector masculino.

2.Assembly of Grommet & Collet (conector masculino):Ensamble la arandela y la coleta para el conector masculino.

3. Placando el ensamblaje de la arandela en la carcasa (conector masculino):Inserte la arandela ensamblada y coloque en la carcasa masculina.

4. CON ENSAMBLAJE CAP (conector masculino):Conecte la tapa a la carcasa del conector masculino.

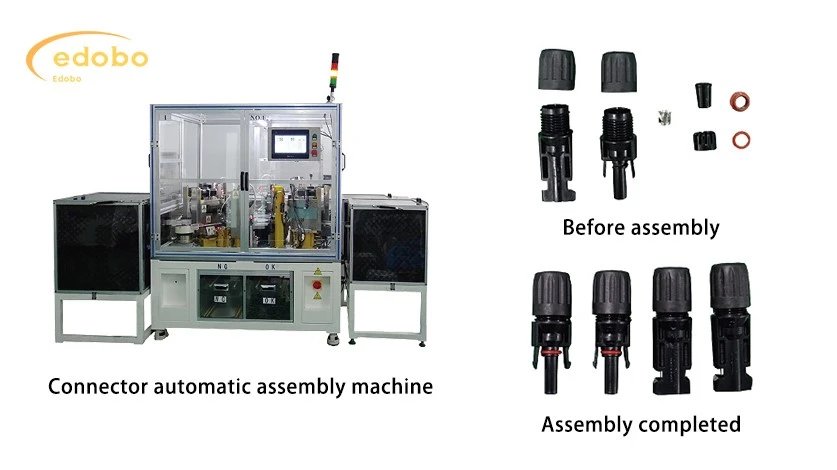

Assembly of photovoltaic connectors



Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Característica Especificación
Rango de procesamiento Estaciones de montaje personalizables basadas en el modelo de conector
Capacidad de producción 15-20 PCS/Min
Función Ensamblaje totalmente automático de todos los componentes del conector
Temperatura de funcionamiento 0-40 grado (32-104 grado f)
Humedad 40%-80%
Tasa de calificación del producto Mayor o igual al 99%
Presión de aire 0. 5 MPa - 0. 7 MPa (requiere una fuente de aire limpia y seca)
Fuente de alimentación AC 220V/50Hz

Solar Panels Production Automatic Trimmingproduct-15-15

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Etiqueta: Conector MC4 Máquina automática de ensamblaje Fotovoltaica Línea de producción del conector, conector de la máquina de ensamblaje automático de conector de China Máquina fotovoltaica de la línea de producción del conector fotovoltaico, fábrica
