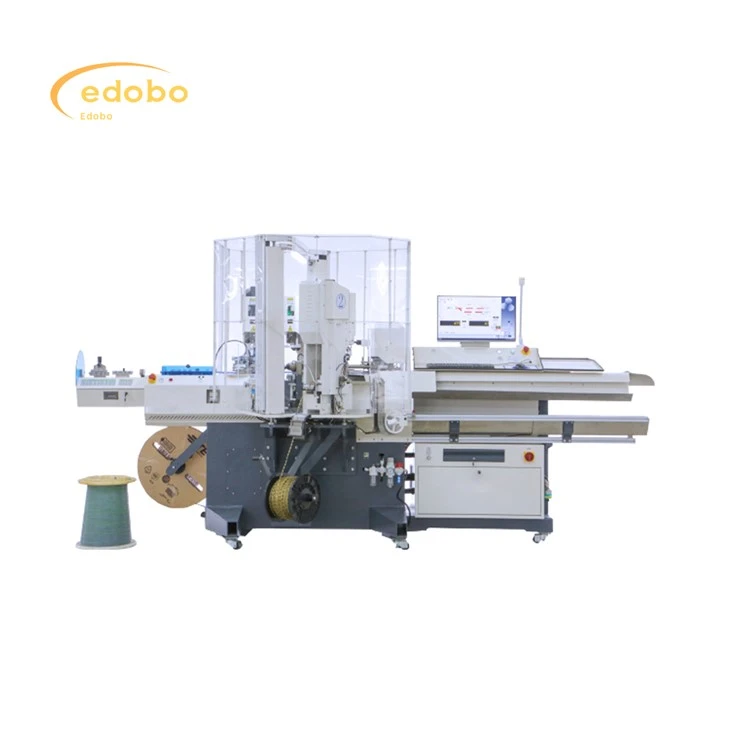

Línea de producción de línea de conexión de panel solar MC4

Ensamblaje de conectores positivos y negativos

Polo negativo (conector femenino):

1. Alcibatear (conector femenino):Comience con la carcasa del conector femenino.

2. Inserto de anillo en la carcasa (conector femenino):Inserte la junta tórica en la carcasa femenina.

3.Assembly of Grommet & Collet (conector femenino):Ensamble la arandela y la coleta para el conector femenino.

4. Capacitación de ensamblaje de la araño en la carcasa (conector femenino):Inserte la arandela ensamblada y coloque en la carcasa femenina.

5. Asamblea de CAP (conector femenino):Conecte la tapa a la carcasa del conector femenino.

Polo positivo (conector masculino):

1. Alcibatear (conector masculino):Comience con la carcasa del conector masculino.

2.Assembly of Grommet & Collet (conector masculino):Ensamble la arandela y la coleta para el conector masculino.

3. Placando el ensamblaje de la alquiler en la carcasa (conector masculino):Inserte la arandela ensamblada y coloque en la carcasa masculina.

4. CON ENSAMBLAJE CAP (conector masculino):Conecte la tapa a la carcasa del conector masculino.

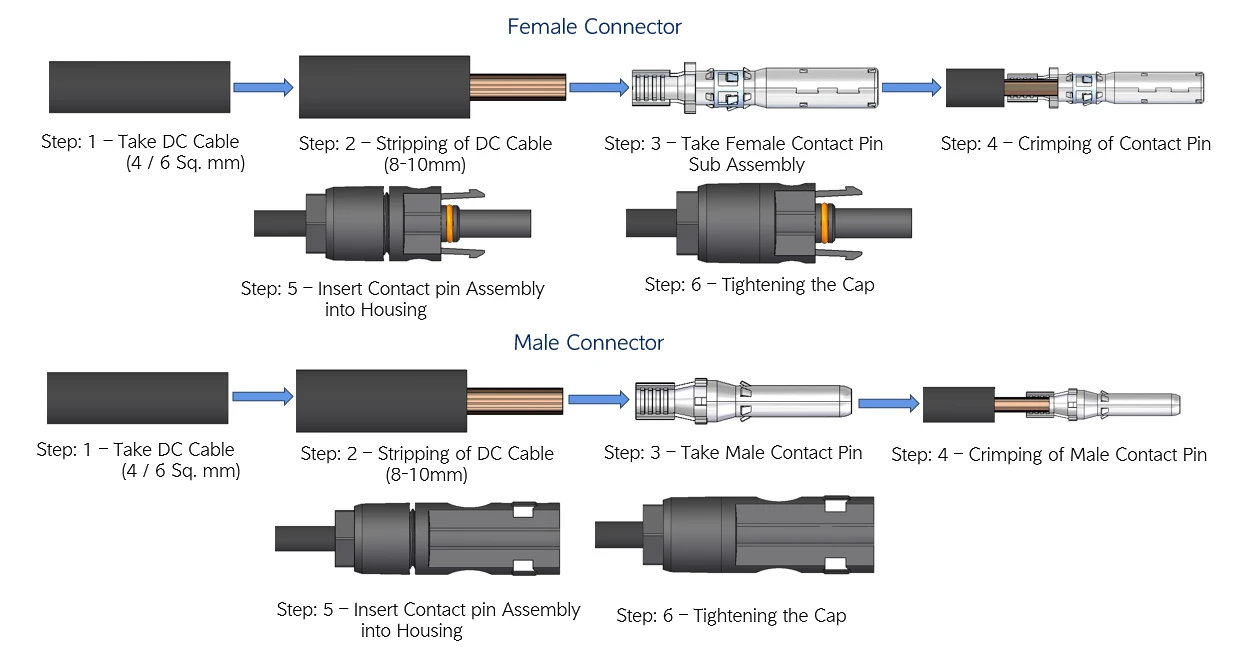

Los pasos de enrging de la terminal incluyen principalmente los siguientes pasos:

2. Cable de CC:Prepare un cable de CC.

2.Prepare el cable:Detire una longitud de aislamiento del cable de CC (cable).

3. Seleccione el pin de contacto:Tome el conjunto de pin de contacto femenino o masculino

4.CRIMP El pin de contacto:Coloque el cable despojado en el pasador de contacto y use una herramienta de enrging para conectar de forma segura el pasador de contacto al cable.

5. Insertar en la vivienda:Inserte el conjunto de Pin de contacto engorro en la vivienda del conector.

6.Tighten la gorra:Asegure la tapa en la carcasa para completar el conector.

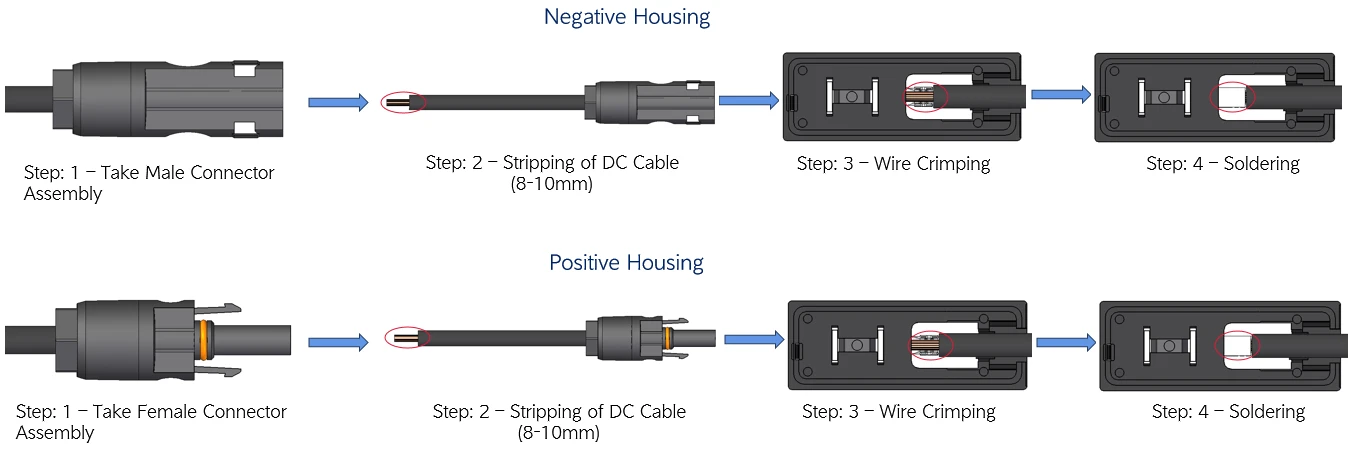

El cable que se está rociando directamente en la caja de cruce:

Tome el ensamblaje del conector:Tome el ensamblaje del conector masculino o femenino.

Detire el cable:Strip 8-10 mm de aislamiento del cable DC.

Cableado de alambre:Engrima el cable tirado directamente en la caja de unión. La caja de unión tendrá terminales internas (a menudo pestañas o conectores de metal) diseñados para recibir y mantener el cable de forma segura.

Soldadura (fija):Soldar la conexión. La soldadura agregará fuerza adicional y ayudará a prevenir la corrosión en la conexión.

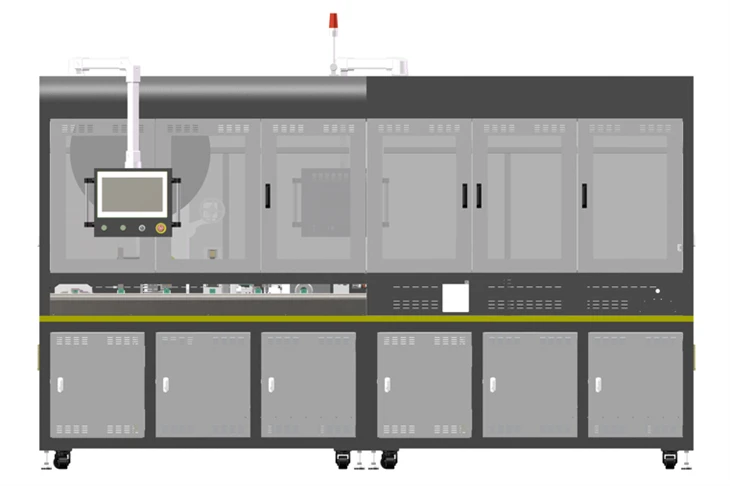

1. Esta línea de producción se usa principalmente para los siguientes procesos: carga de cables, disposición de cable, alimentación y alisado de cable, corte de cable, engaño de cable, inspección visual, inserción del conector, atornillado del conector, etc.

2. Las fuentes de energía requeridas son electricidad y aire comprimido. Cada unidad de trabajo y unidad transportadora trabaja junta para convertirse en una.

3. El material principal utilizado en la fabricación de toda la máquina es el marco soldado, y todas las piezas que son propensas a la corrosión reciben tratamientos superficiales, como pintar y electro Explicar para garantizar que no hay corrosión y una buena apariencia durante el período de garantía o incluso más.

4. El diseño del equipo considera completamente la ergonomía y la seguridad de la operación de fábrica. El equipo puede contar automáticamente la salida de producción.

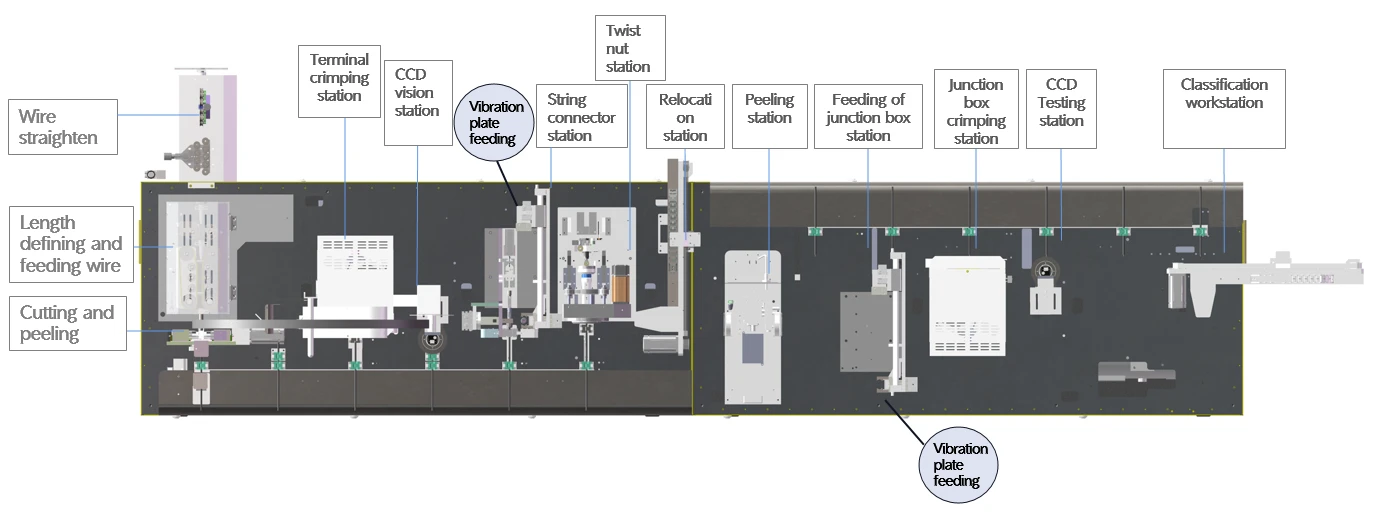

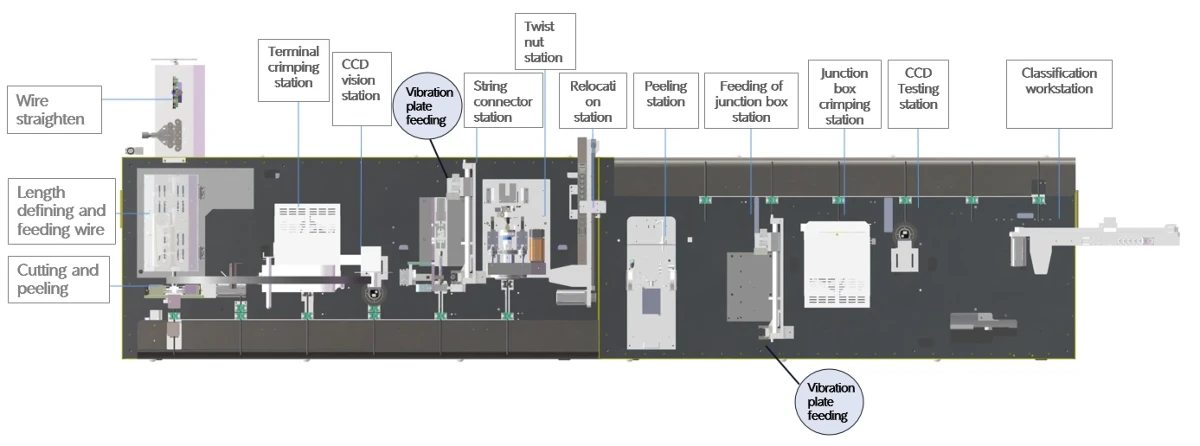

1. La línea de producción es adecuada para el procesamiento automatizado de cables fotovoltaicos. La línea de producción fluye de izquierda a derecha y puede alcanzar la eliminación de alambre, el enrollamiento terminal, la detección de CCD, el roscado del conector, la torcedura de tuercas, la caja de cruce, la detección de CCD

2. Diámetro del cable aplicable: 4 mm²

3. Longitud de línea: 15 0 mm -600 mm, tolerancia ± 0.002 * l +1 mm;

4. Rango de longitud de cáscara: 1-9 mm;

5. Ritmo de producción: mayor o igual a 4 segundos;

6. Tamaño del host: 1200 × 4000 × 2400 mm

7. Sistema operativo de la máquina humana: la interfaz de pantalla táctil es simple y clara, lo que permite un control rápido de la operación de la máquina. Todos los parámetros se pueden establecer y almacenar fácilmente, y las instrucciones de operación se muestran de manera intuitiva y simple a través de imágenes. Viene con una función de protección de contraseña de nivel 4- (con permisos divididos en operador, control de calidad, técnico y administrador), una luz de falla y coordinación del código de falla para el mantenimiento, logro de fácil mantenimiento y reducción de costos;

8. La mayoría de las estaciones de trabajo utilizan productos maduros para la integración para garantizar la estabilidad del producto;

9. Adoptar el sistema de control de servomotor para garantizar la precisión del producto;

10. El programa puede almacenar hasta 100 archivos y se puede acceder seleccionando el número de programa. El servidor de bases de datos recopila datos de producción y organiza la calidad para la línea de producción, lo que lo hace conveniente para el sistema superior (MES o ERP) extraer datos y trazar datos de procesamiento durante la producción de productos a través de la red;
