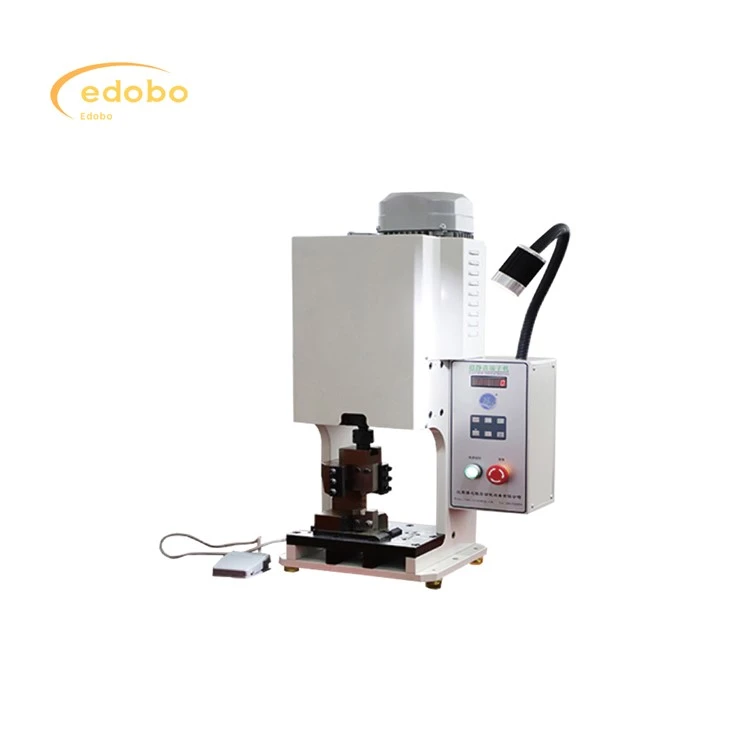

Equipo de producción del conector del panel solar

Nuestra línea de producción del conector del panel solar presenta una gama integral de equipos automatizados, que trabajan juntos para ofrecer un proceso altamente eficiente. El sistema comienza con un alimentador de alambre de longitud fija, dispensando cable a longitudes precisas. Un alimentador de alambre (transferencia), utilizando abrazaderas, luego transporta los cables de corte entre las estaciones de trabajo. Estas estaciones incluyen una máquina de corte y pelado para la eliminación de aislamiento, una máquina de enggro para conectar conectores y una estación de detección de tamaño de engarzamiento opcional para garantizar la calidad. El alimentador de alambre (transferencia) continúa moviendo los conectores parcialmente ensamblados a la máquina de roscado del conector y la máquina de torsión de tuercas, automatizando los pasos finales de ensamblaje. Una máquina de desnudos de cable dedicada prepara cables al quitar la chaqueta exterior. El proceso concluye con una máquina de clasificación fuera de línea, que clasifica automáticamente los conectores terminados, que separan los productos buenos (OK) de las unidades defectuosas (NG), lo que garantiza que solo los conectores de alta calidad dejan la línea de producción. Este enfoque automatizado integrado mejora significativamente la velocidad de producción, reduce el manejo manual y minimiza el riesgo de errores.

Envíeconsulta

Descripción

Parámetros técnicos

Solar Panels Production Automatic Trimming

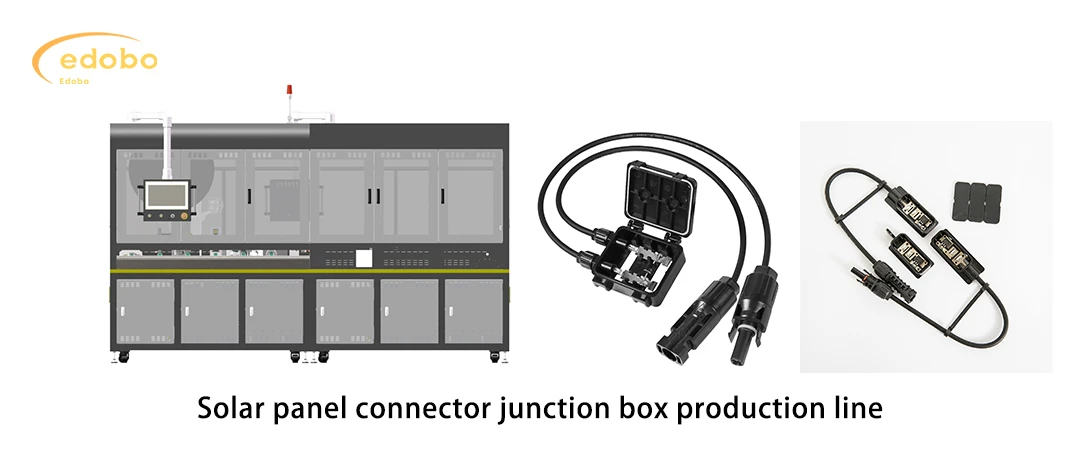

Solar panel connector junction box production line

produc features

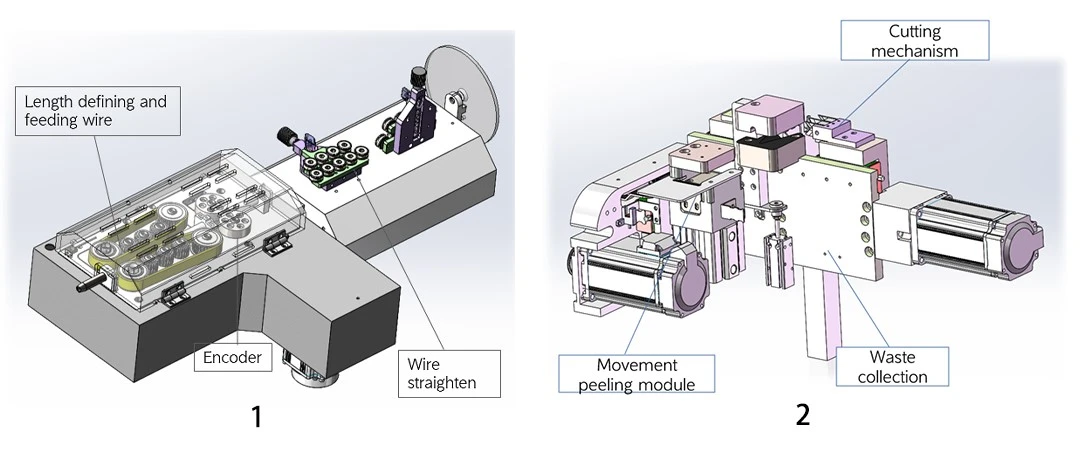

Fixed Length Wire Feeder

1. Alimentador de alambre de longitud fija:Asegura longitudes de cable precisas y consistentes para un procesamiento óptimo.

Adoptar un sistema de servo completamente servo y un procesamiento de circuito cerrado para garantizar la estabilidad de la longitud de la línea de corte;

2. Máquina de corte y pelado:Automatiza el corte y el despojo de aislamiento, preparando cables para engarzar.

Cuando se pele, no rastree ni corte el alambre de cobre; Pelar y desollar

Equipado con un sistema de recolección de residuos para recolectar y procesar la piel de hilo de corte.

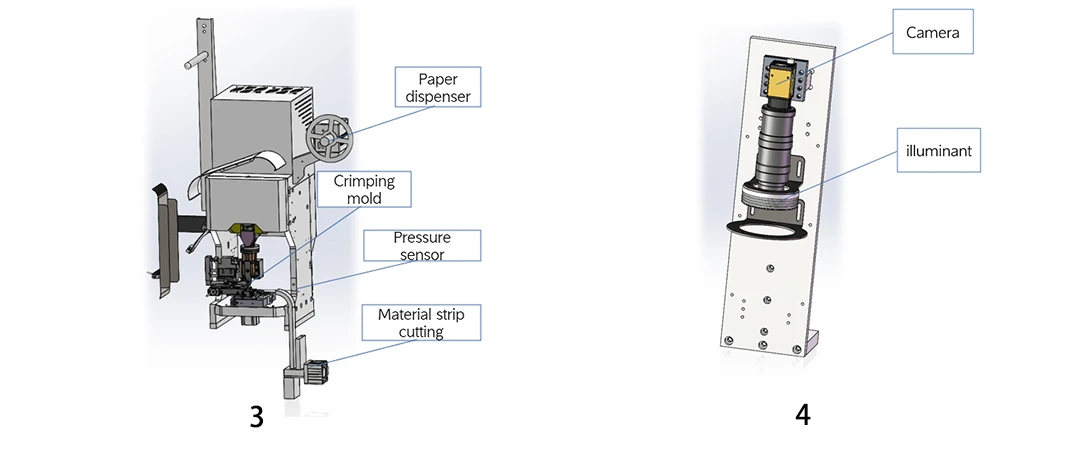

Crimping machine

3.Crimping Machine:La estación completa principalmente el enrollamiento de terminales y cables. El poder adopta un sistema de servo con una precisión de engasta de ± 0. 02 mm;

La estación de trabajo está equipada con monitoreo de presión de OES para detectar la calidad del enrollamiento;

4. Estación de detección de tamaño de crimpat (opcional):Proporciona control de calidad verificando las dimensiones de enjuague, asegurando un rendimiento constante.

El módulo adopta un sistema visual para inspeccionar principalmente la apariencia de cables de cobre expuestos, posiciones de enrollamiento de alambre de cobre, etc.

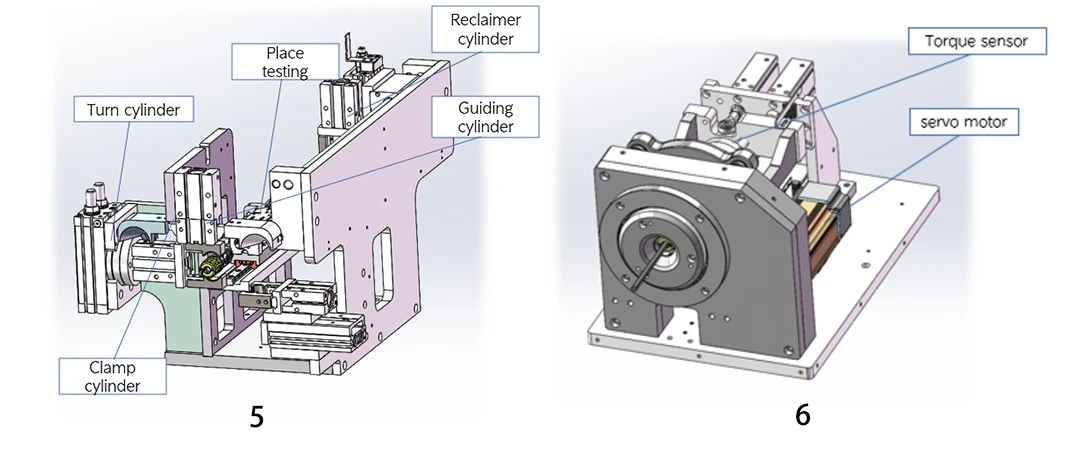

Connector threading machine and nut twisting machine

5. Máquina de roscado del concurrente:Automatiza el proceso de insertar cables en las carcasas del conector.

La estación completa principalmente la función de insertar cables con terminales engarzados en conectores;
La estación está equipada con sensores en su lugar para detectar si los terminales se insertan correctamente;

6. Máquina de torcedura de nueces:Sujete de forma segura las tuercas a los conectores, completando el ensamblaje.

La estación está equipada con un sensor de posición para detectar si el conector se inserta en su lugar;
Equipado con un sensor de torque que puede detectar la magnitud del torque en tiempo real

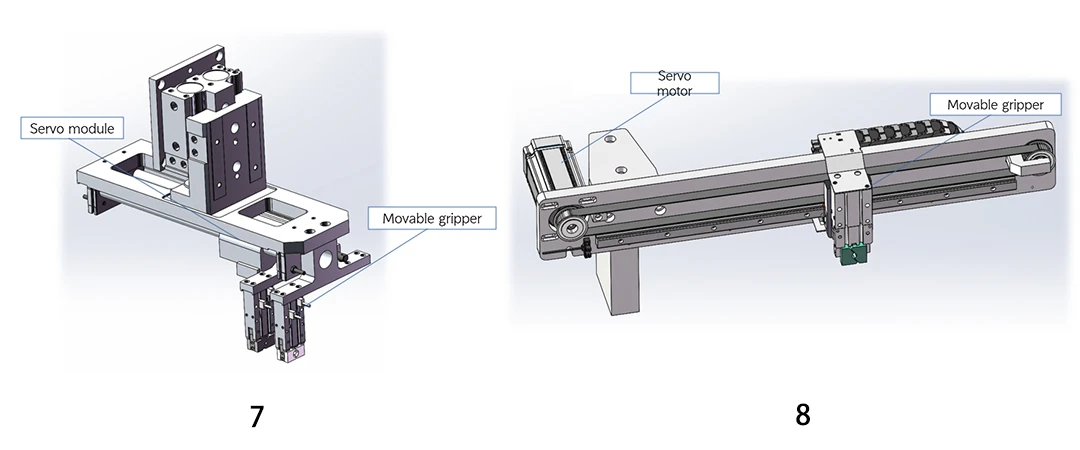

Wire transfer clamp

7. Estación de recelación:La estación completa principalmente la transferencia de cables para facilitar el procesamiento del otro extremo.

8. Máquina de clasificación de Offline:Clasifica automáticamente productos terminados, separando buenas (OK) de las unidades defectuosas (NG).

La estación de trabajo completa principalmente la conexión de productos;
El uso de servomotores puede separar productos defectuosos de buenos productos;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Característica	Especificación
Rango de procesamiento	Estaciones de montaje personalizables basadas en el modelo de conector
Capacidad de producción	15-20 PCS/Min
Función	Ensamblaje completamente automático de todos los componentes del conector
Temperatura de funcionamiento	0-40 grado (32-104 grado f)
Humedad	40%-80%
Tasa de calificación del producto	Mayor o igual al 99%
Presión de aire	0. 5 MPa - 0. 7 MPa (requiere una fuente de aire limpia y seca)
Fuente de alimentación	AC 220V/50Hz
